rozwiązanie 30

Rozwiązanie to opiera się na umieszczeniu śrub fundamentowych pod obwodem konstrukcji. Jest to szczególnie proste, ponieważ śruby fundamentowe są połączone z łącznikami znajdującymi się pod belkami podstawy ściany. Pozwala to na dokonanie wszystkich niezbędnych regulacji. Jest to idealne rozwiązanie dla lekkich konstrukcji bez podłóg.

  • Zaleta 1: Fundamenty wymagające tylko dwóch różnych typów części, 1 śruby fundamentowej i łącznika.

  • Zaleta 2: Podłoga wewnątrz budynku pozostaje całkowicie nienaruszona.

Kompletne samouczki

Szczegółowy montaż

Poniżej znajduje się samouczek krok po kroku, jak skonfigurować to rozwiązanie:

Pełny samouczek

1/6
Konstrukcja drewniana Konstrukcja pozioma



Jest to rozwiązanie 5-etapowe: 1. Wiercenie wstępne 2.

Montaż śrub fundamentowych 3.

Montaż łączników 4.

Instalacja konstrukcji głównej 5. Montaż konstrukcji



Krok 1: Wykonanie otworów wstępnych

Otwór wstępny jest niezbędny do zapewnienia, że śruba dobrze wbije się w podłoże. Celem smarowania jest ułatwienie umieszczenia śruby fundamentowej.

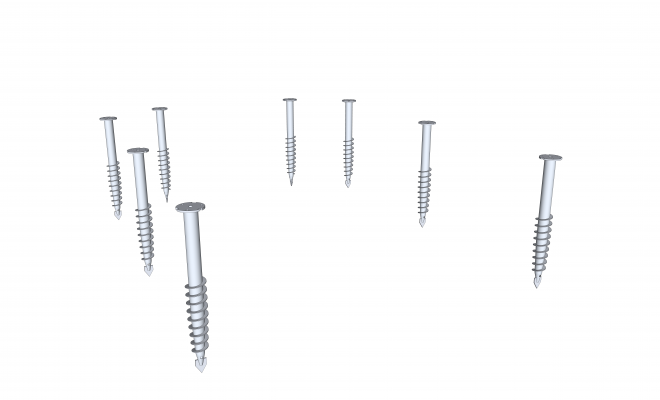

Krok 2: Montaż śrub fundamentowych

Śruby są umieszczane za pomocą naszych elektroprzenośnych maszyn, które w połączeniu z nadajnikiem-odbiornikiem laserowym umożliwiają umieszczenie wszystkich śrub na poziomie bez żadnych specjalnych operacji.

Krok 3: Montaż złączy

Precyzyjne wyrównanie i wypoziomowanie odbywa się za pomocą łączników, dzięki czemu znajdują się one dokładnie poniżej linii obciążenia przyszłej konstrukcji.

Etap 4: Układanie struktury podstawowej

Drewniana konstrukcja jest układana i przykręcana do łączników za pomocą wkrętów do drewna.

Etap 5: Montaż konstrukcji

Ostatnim etapem tego rozwiązania jest montaż konstrukcji na konstrukcji za pomocą wkrętów do drewna. Fundamenty wspierają całą konstrukcję i dlatego muszą być zaprojektowane z uwzględnieniem obciążeń stałych i eksploatacyjnych.

Moduły uzupełniające

Opcje

Nasze produkty

Produkty powiązane z tym rozwiązaniem

basicwood ®

Podstawowy łącznik z 2 regulacjami wysokości i bocznymi.

basic-3dwood ®

Złącze regulowane w 3 kierunkach: wysokość, poziom i pion. Śruba imbusowa M16 z podkładkami wypukło-wklęsłymi.

l60/40equerre ®

Uniwersalny kątownik 60/40/50/3 mm Magnelis do mocowania drewnianych legarów do profili ze stali ocynkowanej lub do łączenia ze sobą elementów metalowych.

kwadrat l150/58

Uniwersalny kwadrat 150/58 mm do konstrukcji drewnianych i metalowych.

prodrewno ®

Łącznik ze stali nierdzewnej przeznaczony specjalnie do konstrukcji drewnianych i kompozytowych, regulowany w 3 kierunkach: wysokość, poziom i pion.

750Śruby fs-f

Standardowa śruba fundamentowa do kompaktowego uziemienia. Z gwintem M16 w środku łba do mocowania złączy.

1000Śruby fs-f

Śruba fundamentowa o długości 1000 mm. Z gwintem M16 w środku łba do mocowania złączy.

1250Śruby fs-f

Śruba fundamentowa o długości 1250 mm. Z gwintem M16 w środku łba do mocowania złączy.

1500Śruby fs-f

Śruba fundamentowa o długości 1500 mm. Z gwintem M16 pośrodku łba do mocowania złączy.

1750Śruby fs-f

Śruba fundamentowa o długości 1750 mm. Z gwintem M16 w środku łba do mocowania złączy.

1120flŚruby fs- - ®

Śruba fundamentowa do gruntów piaszczystych lub o niskiej nośności. Z gwintem M16 w środku łba do mocowania łączników.

550 rockŚruby fs- ®

Śruba fundamentowa do bardzo twardego podłoża skalnego. Z gwintem M16 w środku łba do mocowania złączy.
