rozwiązanie 12

Poznaj podłogę z listew drewnianych oraz drewniano-metalową konstrukcję.

To rozwiązanie konstrukcyjne łączy w sobie legary ze stali ocynkowanej i legary drewniane, oferując zarówno trwałość, jak i elastyczność. Legary ze stali ocynkowanej zapewniają trwałość warstwy znajdującej się najbliżej podłogi, podczas gdy legary drewniane umożliwiają tworzenie dowolnych kształtów bez uszkadzania powłoki antykorozyjnej. Ponadto legary można przymocować do legarów za pomocą wsporników L60/40, odpowiednich do profili C62/3000 (E2) i C41/3000 (E1).

  • Zaleta 1: Konstrukcja jest bardzo szybka w montażu i ma dłuższą żywotność dzięki ulepszonej konstrukcji.

  • Zaleta 2: Przymocuj legary poprzecznie za pomocą odpowiednich wsporników, a następnie sprawdź ich wyrównanie, aby zapewnić stabilny montaż.

Kompletne samouczki

Szczegółowy montaż

Poniżej znajduje się samouczek krok po kroku, jak skonfigurować to rozwiązanie:

Pełny samouczek

1/7
Drewniane deski podłogowe - Konstrukcja drewniano-metalowa



Rozwiązanie to składa się z 6 kroków: 1. Wiercenie wstępne 2.

Montaż śrub fundamentowych 3.

Montaż łączników 4.

Montaż dolnej konstrukcji 5.

Montaż górnej konstrukcji 6. Układanie podłogi



Krok 1: Wykonanie otworów wstępnych

Przed wkręceniem śruby należy najpierw wykonać otwór pilotażowy, aby upewnić się, że śruba dobrze wbije się w podłoże. Następnie nasmaruj śrubę, aby ułatwić jej umieszczenie w fundamencie.

Krok 2: Kotwienie śrub fundamentowych

Umieszczaj śruby za pomocą naszych elektroprzenośnych maszyn. Dzięki połączeniu tych maszyn z nadajnikiem-odbiornikiem laserowym można zagwarantować, że wszystkie śruby będą wypoziomowane. Nie trzeba wykonywać żadnych specjalnych czynności, aby osiągnąć precyzyjny rezultat.

Krok 3: Montaż złączy

Złącza umożliwiają precyzyjne wyrównanie i wypoziomowanie. W rezultacie uzyskuje się większą precyzję instalacji.

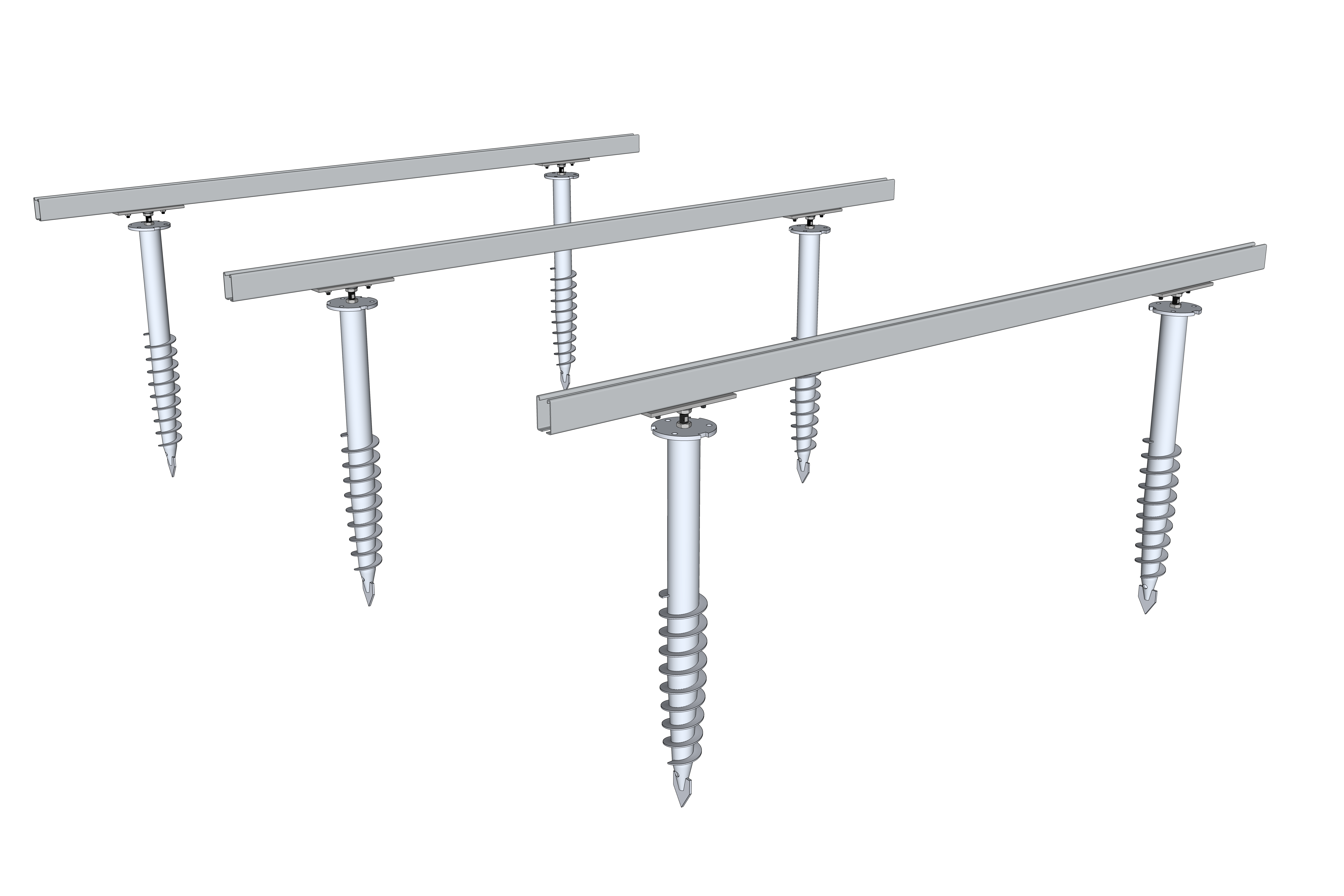

Krok 4: Montaż dolnej konstrukcji

Najpierw należy ułożyć ocynkowaną konstrukcję stalową. Następnie przykręć ją do łączników za pomocą odpowiednich elementów mocujących.

Krok 5: Montaż górnej konstrukcji

Górna drewniana konstrukcja jest skrzyżowana, aby zapewnić niezbędną sztywność konstrukcji. Jest ona mocowana bocznie za pomocą wsporników L60/40.

Krok 6: Układanie podłogi

Montaż podłogi za pomocą wkrętów do drewna jest ostatnim etapem tego rozwiązania. Następnie należy upewnić się, że fundamenty zostały prawidłowo zwymiarowane, tak aby utrzymać całą konstrukcję, biorąc pod uwagę obciążenia określone w DTU 51.4.

solution weasyfix sur vis de fondation pour structure bois
Terrasse bois composite sur vis de fondation Weasyfix
Moduły uzupełniające

Opcje

Zobacz więcej
Nasze produkty

Produkty powiązane z tym rozwiązaniem

l60/40equerre ®

Uniwersalny kątownik 60/40/50/3 mm Magnelis do mocowania drewnianych legarów do profili ze stali ocynkowanej lub do łączenia ze sobą elementów metalowych.

fix b 30

Śruba do łączenia profili C, zawierająca nakrętkę przesuwną.

c-62/3000 profil m.

Kształtownik C 62/3000 ze stali poddanej obróbce Magnélis oferujący rozwiązanie dla konstrukcji metalowych

połączenie c®

Ocynkowany element stalowy używany do łączenia dwóch profili C.

fix a 30

Śruba do mocowania profili C do łączników Wood Basic i Wood Basic 3D oraz do połączeń.

basic-3dwood ®

Złącze regulowane w 3 kierunkach: wysokość, poziom i pion. Śruba imbusowa M16 z podkładkami wypukło-wklęsłymi.

basicwood ®

Podstawowy łącznik z 2 regulacjami wysokości i bocznymi.

750Śruby fs-f

Standardowa śruba fundamentowa do kompaktowego uziemienia. Z gwintem M16 w środku łba do mocowania złączy.

1000Śruby fs-f

Śruba fundamentowa o długości 1000 mm. Z gwintem M16 w środku łba do mocowania złączy.

1250Śruby fs-f

Śruba fundamentowa o długości 1250 mm. Z gwintem M16 w środku łba do mocowania złączy.

1500Śruby fs-f

Śruba fundamentowa o długości 1500 mm. Z gwintem M16 pośrodku łba do mocowania złączy.

1750Śruby fs-f

Śruba fundamentowa o długości 1750 mm. Z gwintem M16 w środku łba do mocowania złączy.
